小间距

高清LED TV1.9

产品图示产品特点:u采用信达1515系列高品质LED灯;u标准分辨率,箱体屏幕宽高比16:9u定位销精确定位保证箱体拼接的平整度;u效果无颗粒状,匀色性较好,无马赛克现象;u可任意区域显示,可视范围大,显示图象柔和,像素密度大,适合室内观看;u多层电路板结构设计,电流分布均匀,功耗小、散热快,有效延长屏的寿命,可靠性高;u可在正面拆卸、安装,模组前维护;u压铸铝铝箱设计,轻便超薄,精度高;u工作噪音:无风扇,高亮灯,大大降低屏体的噪音。设备正常运营不超过40DB;不会影响现场观看效果;u采用高亮哑黑LED灯,低衰减、高可靠性、一致性好、高耐候性;u整板采用高亮哑黑LED灯,混色性能极好,高对比度(5000:1);u点对点逐点调节:具有亮度与色彩逐点调节技术,改善显示单元整体一致性和均匀性;u单反相机在1/3000秒快门连拍,照片无闪烁,无鬼影和扫描线;  产品照片:   产品详细参数名称(Parameter)参数(Value)像素间距(PixelPitch)1.583mm像素组成(Pixelconfiguration)1R1G1BLED

产品图示

产品特点:

u 采用信达1515系列高品质LED灯;

u 标准分辨率,箱体屏幕宽高比16:9

u 定位销精确定位保证箱体拼接的平整度 ;

u 效果无颗粒状,匀色性较好,无马赛克现象;

u 可任意区域显示,可视范围大,显示图象柔和,像素密度大,适合室内观看;

u 多层电路板结构设计,电流分布均匀,功耗小、散热快,有效延长屏的寿命,可靠性高;

u 可在正面拆卸、安装,模组前维护 ;

u 压铸铝铝箱设计,轻便超薄,精度高;

u 工作噪音:无风扇,高亮灯,大大降低屏体的噪音。设备正常运营不超过40DB;不会影响现场观看效果;

u 采用高亮哑黑LED灯,低衰减、高可靠性、一致性好、高耐候性;

u 整板采用高亮哑黑LED灯,混色性能极好,高对比度(5000:1);

u 点对点逐点调节:具有亮度与色彩逐点调节技术,改善显示单元整体一致性和均匀性;

u 单反相机在1/3000秒快门连拍,照片无闪烁,无鬼影和扫描线;

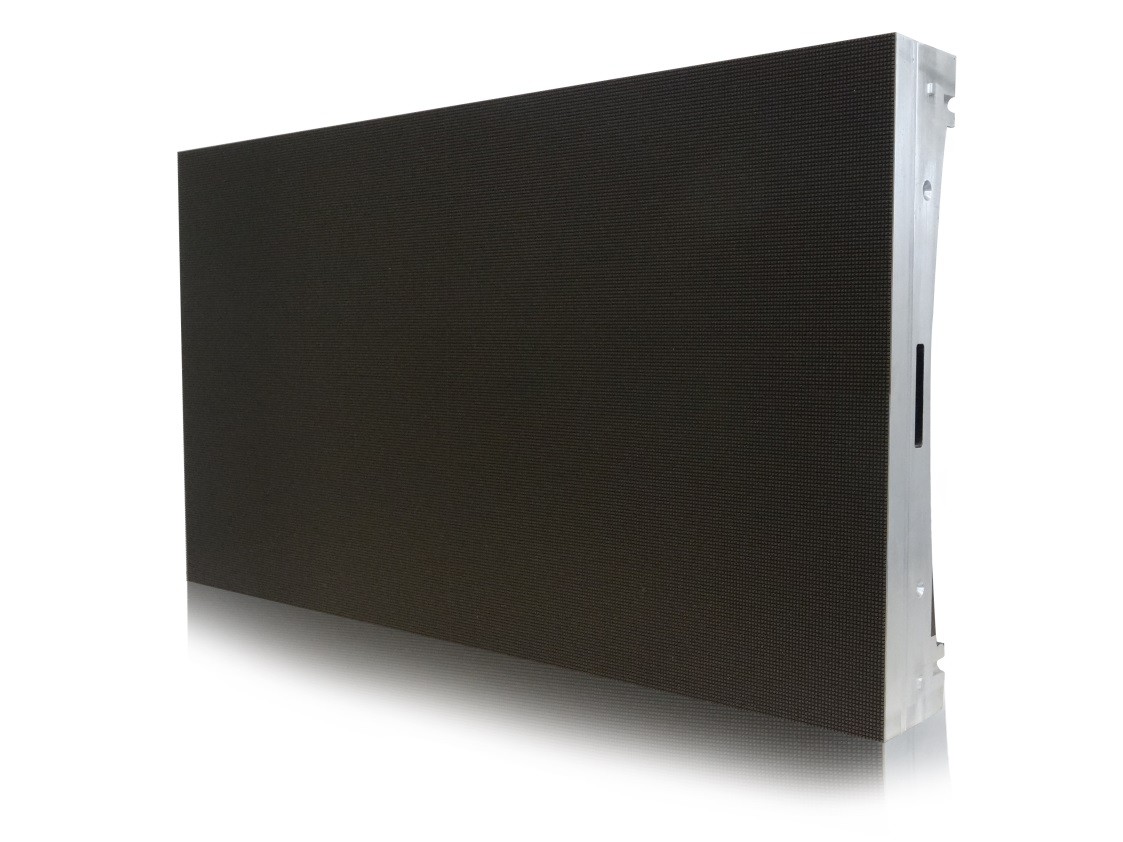

 产品照片:







产品详细参数

名称 ( Parameter )

参数( Value )

像素间距( Pixel Pitch )

1.9mm

像素组成( Pixel configuration )

1R1G1B

LED类型( LED type )

Black SMD 3-in-1

显示亮度 ( Brightness )

300-800 nits(可调)

色温 ( Color temperature )

3000K到10000K可调(3000K to 10000K can be adjust)

视角 ( Viewing angle )

H: 160°; V:160°

单元分辨率( Pixels per panel )

320*180 Dots

像素密度(Pixel density )

57,600   pixels/tile

驱动方式( Driving Method )

恒流驱动,1/30扫

处理深度 ( Processing depth )

16 bits

灰度等级( Gray scale )

65536 levels per color

颜色( Color )

281.4 trillion

亮度控制( Brightness control )

手动/自动( Manual/Automatic   )

最大对比度(Maximum contrast )

5000:1

画面帧频 ( Video frame rate )

50/60 Hz

画面刷新率( Rate refresh )

3840 Hz

输入电压 ( Input voltage )

90~264VAC

输入电源频率 ( Input power frequency )

50~60 Hz

单元功率(最大值)   ( Input power <max> )

110W

单元功率(典型值)(   Input power <typical> )

40W

使用寿命( Life Time )

≥100,000 Hours

维护方式( Maintenance mode )

前维护

推荐视距( Recommended viewing   distance )

2.5M

单元重量( Weight )

7.5   kg/panel

单元尺寸( Cabinet size )

W608mm×H342mm×D70.5mm

单元对角线(Diagonal)

27.5

单元宽高比( Aspect ratio )

16:9

材质( Material )

压铸铝(Die-casting   Aluminum)

防护等级( Ingress protection )

IP40

工作温湿度( Operating   Temperature/Humidity )

0℃~+45℃/10~90%RH

存储温湿度( Storage   Temperature/Humidity )

-10℃~+55℃/10~90%RH

安装方式 ( Rigging form )

背架安装(Fixed with support bracket)

输入信号 ( Input signal )

SDI,RF,S-VIDEO,RGBHV,YUV,YC & COMPOSITION,etc

通信连接( Data interconnection )

超五类网线传输( L≤100m );单模光纤( single mode fiber ) ( L≤20km   )

产品认证( Product certification )

CCC、CE、FCC、CB、UL

声明:功率仅供参考,具体以实际为准,规格书如有改动将不再另行通知

Note: The power is reference,specification subjected to   change without prior notice.

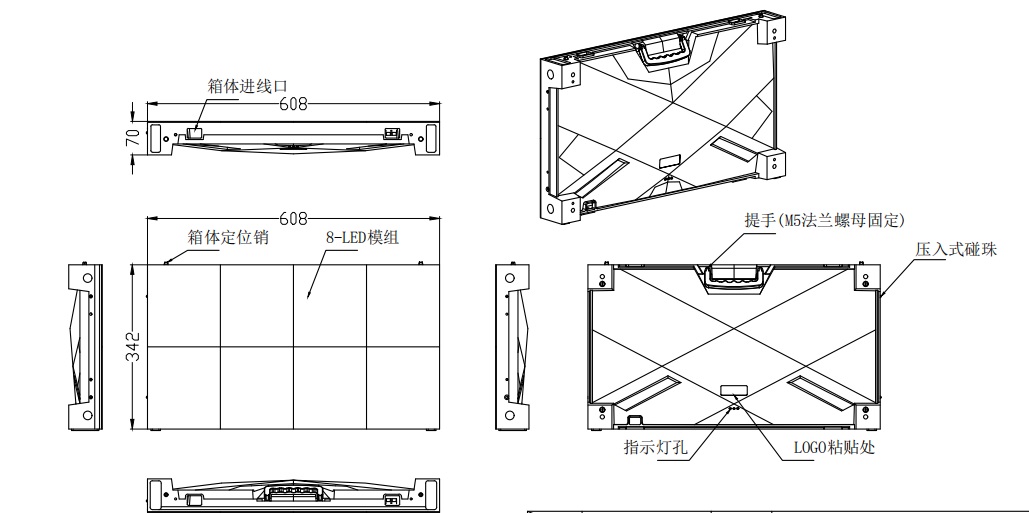

产品拓扑图






安装使用

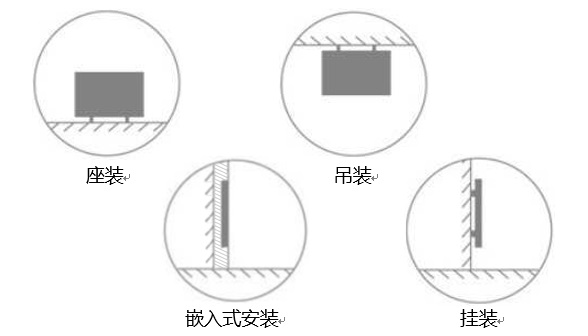

Ø  安装方式

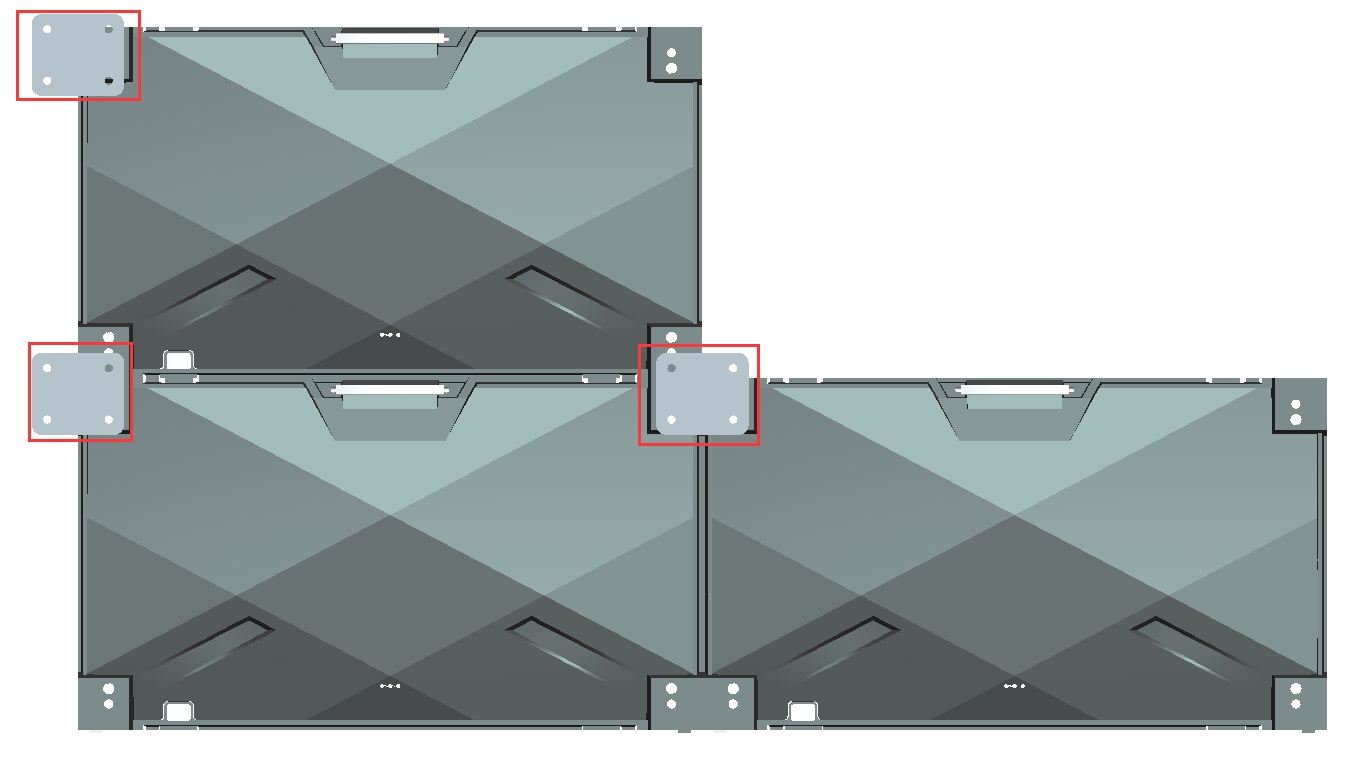

Ø 拼装示意


16:9





注意事项



     在使用本产品前请详细阅读、了解下列注意事项,并妥善保存以备日后查询!



1.     操作LED TV前,请详细阅读说明书,遵守安全预防措施条例及相关说明;

2.     保证能理解和遵守所有安全指南,提示和警告以及操作说明等;

3.     产品拆除包装时,请参考包装运输图示;首先打开蜂窝纸箱上盖,取出泡沫盒,然后打开泡沫盒上包装,取出产品;请轻拿轻放,注意安全!

4.     产品为强电输入90~264VAC,使用时请注意安全!

5.     安全大地需接触可靠,地线与零线需隔离可靠,接入电源远离大功率用电设备。

6.     经常出现电源开关跳闸,应及时检查更换电源开关。

7.     避免在全白状态下开启LED TV,因为此时系统的冲击电流最大。

8.     LED TV表面落灰,可使用软毛刷或软布轻轻擦拭。
